|
รายละเอียดสินค้า:
|
| Al2O3: | ≤1.0 | Fe2O3: | ≤1.0 |
|---|---|---|---|
| SiO2: | ≥95 | Ture Bulk Density (g/cm3) ความหนาแน่น: | ≤2.34 |
| ความพรุนที่ชัดเจน (%): | ≤23(อิฐผนัง) | แรงบดเย็น (MPa): | ≥22(อิฐหมากฮอส / อิฐมือ) |
| ควอตซ์ตกค้าง (%): | ≤1.5 | การขยายตัวทางความร้อน1000℃ (%): | 1.2 |
| การนำความร้อน1200℃ (W/mK): | 2 | อัตราการคืบ (20~50 ชม. 0.2MPa) (%): | ≤0.3 (1500℃) |
| แสงสูง: | Alumina ซิลิกา อิฐไฟ,Anti Acid Alumina ซิลิกา อิฐไฟ,High Temp Alumina ซิลิกา อิฐไฟ |
||

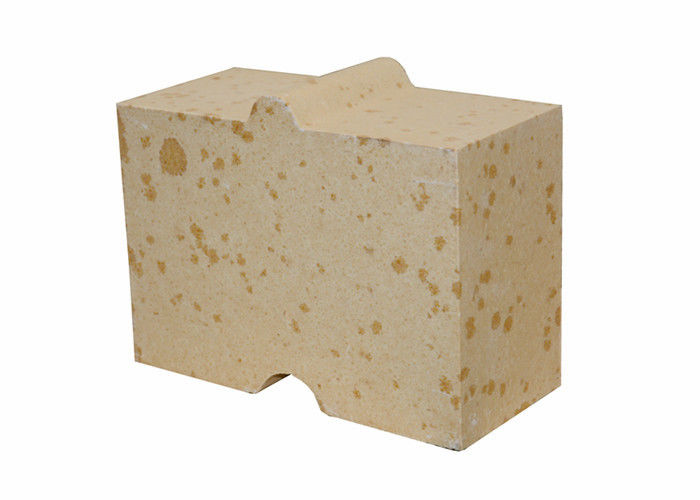

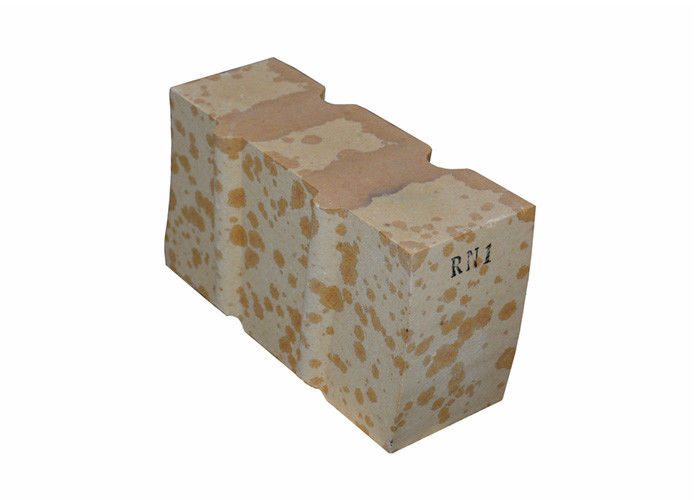

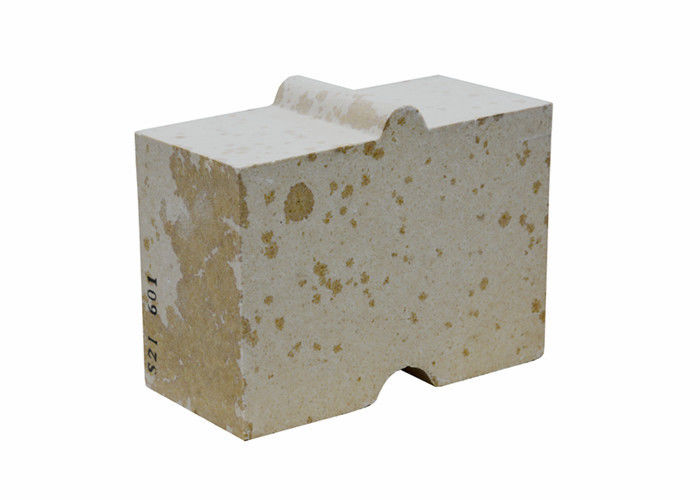

อุณหภูมิสูงป้องกันกรดอลูมินาซิลิกา Firebrick สำหรับเตา
ขนาดมาตรฐาน:อิฐนี้เป็นขนาดพิเศษสำหรับท่ออุตสาหกรรม furance ขนาดพิเศษและบริการ OEM ยังให้!
ขนาดมีความแม่นยำ ให้รูปทรงตามแบบของลูกค้า
ผลิตภัณฑ์ct Descฉีก:
| อิฐซิลิกา | ||
| สิ่งของ | ค่า | |
| อัล2โอ3 | (%) | ≤1.0 |
| เฟ2โอ3 | (%) | ≤1.0 |
| SiO2 | (%) | ≥95 |
| ความหนาแน่นรวม ( g/cm3) | ≥1.80(อิฐผนัง) | |
| ≥1.78 (อิฐหมากรุก / อิฐมือ) | ||
| Ture Bulk Density ( g/cm . )3) | ≤2.34 | |
| ความพรุนที่ชัดเจน (%) | ≤24 (อิฐหมากรุก / อิฐมือ) | |
| ≤23(อิฐผนัง) | ||
| แรงบดเย็น (MPa) | ≥25(อิฐที่ทำด้วยเครื่องจักร) | |
| ≥22(อิฐหมากฮอส / อิฐมือ) | ||
| ควอตซ์ตกค้าง (%) | ≤1.5 | |
| การขยายตัวทางความร้อน1000℃ (%) | 1.2 | |
| การนำความร้อน1200℃ (W/mK) | 2 | |
| อัตราการคืบ (20~50 ชม. 0.2MPa) (%) | ≤0.3 (1500℃) | |
| การเปลี่ยนแปลงเชิงเส้นในการอุ่นซ้ำ(1500℃×5h) (%) | 0~+0.2 |
|
คำนิยาม:
อิฐซิลิกาทำจากซิลิกอนเป็นวัตถุดิบที่มีการเผาที่อุณหภูมิสูงซึ่งซิลิกอนออกไซด์อยู่เหนือ93% ใช้ในเตาหลอมร้อน เตาอบโค้ก เตาเผาแก้ว อิฐเหล่านี้มีความเสถียรของปริมาตรที่ดีที่อุณหภูมิสูง การหักเหสูงภายใต้โหลด อัตราการหดตัวเล็กน้อยในสภาพการทำงาน
มันถูกยิงอย่างช้าๆที่ 1350 ~ 1430 ℃ในบรรยากาศลดระดับเมื่อให้ความร้อนถึง 1450 ℃ ประมาณ 1.5 ~ 2.2% ของการขยายตัวของปริมาตรทั้งหมด การขยายตัวที่เหลือจะทำให้ข้อต่อที่ตัดปิดสนิท เพื่อให้แน่ใจว่าอิฐมีความหนาแน่นของอากาศที่ดีและความแข็งแรงของโครงสร้าง
ความได้เปรียบ:
ปริมาณสิ่งเจือปนต่ำกว่า
ต้านทานการกัดกร่อนของตะกรันได้ดีเยี่ยม
ไม่มีการหดตัวในการเผาไหม้ซ้ำแล้วซ้ำอีก
ตัวละครที่มีความแข็งแกร่งในการบดขยี้ที่เย็นกว่ามาก
ประสิทธิภาพที่ดีในการหักเหที่อุณหภูมิสูงภายใต้ภาระ
ทนต่ออุณหภูมิและความร้อนได้ดี
อิฐทนไฟอลูมิเนียมซิลิเกต
แอปพลิเคชัน:
อิฐซิลิกาส่วนใหญ่จะใช้สำหรับ coking chamber และ combustor ของ coke making furnace, regenerator chamber และ cinder chamber of steel making open hearth furnace, soaking pit, refractory of glass melting furnace, sintering of ceramic and other kiln storage.ใช้สำหรับกั้นส่วนเตา ชิ้นส่วนรับน้ำหนักอื่นๆ
นอกจากนี้ยังใช้สำหรับชิ้นส่วนรับน้ำหนักที่อุณหภูมิสูงของเตาหลอมที่มีอุณหภูมิสูงและส่วนบนของเตาหลอมแบบเปิดที่เป็นกรด
อิฐซิลิกาสำหรับเตาแก้วหมายถึงผลิตภัณฑ์ทนไฟซิลิกอนที่ใช้ในส่วนที่มีอุณหภูมิสูงของเตาเผาแก้ว (ไม่สัมผัสกับของเหลวแก้ว) เป็นชนิดของวัสดุทนไฟที่เป็นกรดส่วนใหญ่ทำจากไตรไดไมต์, คริสโตบาไลต์และควอตซ์ที่เหลือจำนวนเล็กน้อยเช่น รวมทั้งเฟสแก้ววัสดุทนไฟดิบคือทรายซิลิกาธรรมชาติซึ่งมีปริมาณ SiO2 มากกว่า 96%ปริมาณ SiO2 ที่สูงขึ้นในทรายซิลิกา อิฐซิลิกาที่มีอุณหภูมิสูงจะต้านทานได้
เตาเผาแก้วอิฐซิลิกามีความเสถียรของอุณหภูมิและปริมาตรสูง ไม่มีมลพิษต่อของเหลวแก้ว ทนต่อการกัดกร่อนของสารเคมี ความหนาแน่นรวมขนาดเล็ก และสามารถลดน้ำหนักของตัวเตา
บรรจุภัณฑ์และการขนส่ง
บรรจุมาตรฐาน: บรรจุภายในกันน้ำ + บรรจุด้านนอกเหมาะสำหรับการขนส่งตู้คอนเทนเนอร์
ผู้ติดต่อ: Mrs. LI
โทร: 0086-18538075889
แฟกซ์: 86-0371-69938888
